Prototypowanie

Jednym z najszybszych i najdokładniejszych sposobów wykonania prototypu jest wydruk 3d na podstawie przygotowanego wcześniej modelu 3d, który jest drukowany warstwa po warstwie. W świecie znanych jest już wiele metod i materiałów wydruków. Można drukować ściany budynków z betonu, fragmenty kości i części mechanizmów z metalu czy jadalne ozdoby z czekolady. Jednak najbardziej rozpowszechnionymi materiałami są tworzywa sztuczne.

Wydruki z tworzyw sztucznych różnią się znacząco ze względu na zastosowana technologię. Wyróżniamy m.in. wydruki:
– z filamentów ABS lub PLA (technologia FDM),
– z proszków (technologia SLS),
z żywic w technologii SLA.

Technologią, która najdokładniej może odwzorować kształt modelu jest SLA, czyli wydruki z żywicy spajanej promieniami UV. Pojedyncza warstwa żywicy uzależniona jest od potrzeb. W standardzie może mieć grubość 0.05mm. Grubość warstwy można pomniejszyć do 0.03mm wydłużając czas wydruku i zyskując na precyzji lub powiększyć np. do 0.1mm skracając czas wydruku i tracąc dokładność wydruku. Istnieje wiele rodzajów żywic, które można stosować w zależności od potrzeb.

Poniżej znajduje się wykaz większości żywic, które mamy w ofercie, ich właściwości mechaniczne oraz kolory, w których są zazwyczaj dostępne. Ten krótki przewodnik powinien ułatwić wybór żywicy odpowiedniej dla Państwa detalu.

Żywica podstawowa

Jest to żywica, która powinna pogodzić podstawowe wymagania dotyczące wydajności materiału z niewygórowanymi kosztami. Zapewnia zrównoważoną wydajność pod względem sztywności, twardości, sprężystości i szczegółów. Najprostsza i najtańsza żywica z oferowanych.

Dostępna w kilku kolorach: białym, czarnym i szarym, niebieskim, beżowym (kolor skóry), transparentnym i transparentnym zielonym.

Żywica standardowa +

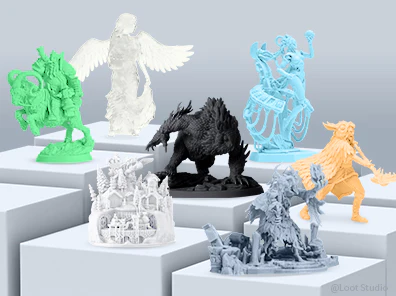

Żywica nadaje się do najprostszych zastosowań. Wydruki z tej żywicy są ekonomicznym sposobem weryfikacji kształtu. Może służyć do wydruków modeli postaci, mało odpowiedzialnych prototypów i mechanizmów, itp. Właściwości mechaniczne elementów wydrukowanych z żywicy Standard+ są lepsze o tych z żywicy podstawowej.

Do wyboru są podstawowe kolory: białym, czarnym i szarym, niebieskim, beżowym (kolor skóry), zielonym i transparentnym.

Żywica ABS-like

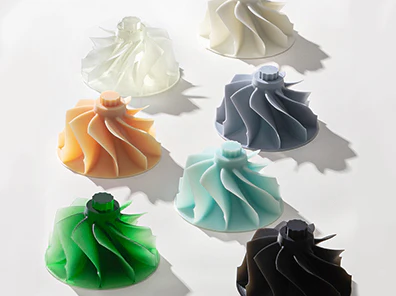

Żywica nadaje się do wszelkiego rodzaju modeli, obudów i niektórych części inżynieryjnych, takich jak przemysłowe części zamienne, narzędzia, modele architektoniczne, prototypy itp.

Dodanie PUA (akrylanu poliuretanu) do formuły zapewnia żywicy doskonałą wytrzymałość na rozciąganie i zginanie.

Dostępna w wielu kolorach, zachowuje połysk koloru przez długi czas.

Żywica ABS-like Pro

Żywica nadaje się do wydruku bardziej odpowiedzialnych części i narzędzi, które powinny być zarówno wytrzymałe na zginanie jak i twarde.

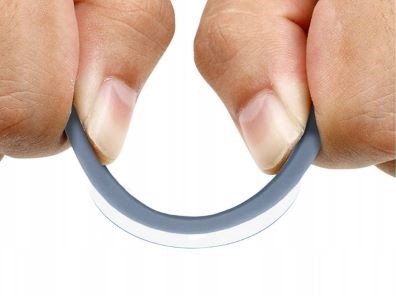

Żywica ta ma ok. 120% większe wydłużenie przy zerwaniu niż standardowe żywice i ma dobrą wytrzymałość, co sprawia, że modele są łatwe do zginania i trudniejsze do złamania oraz odporne na uderzenia.

Dostępna w podstawowych kolorach: białym, czarnym i szarym.

Żywica Tough

Żywica nadaje się do wydruku elementów elastycznych i odpornych na uderzenia. Części szybko odzyskują pierwotny kształt po odjęciu siły.

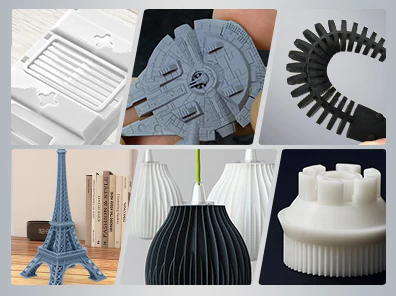

Żywica ma zastosowanie do wszelkiego rodzaju modeli, obudów, a nawet części inżynieryjnych o wysokich wymaganiach wytrzymałościowych, takich jak części przemysłowe, obudowy, przyrządy i uchwyty, złącza, zawiasy i inne.

Dostępna w kolorach: białym, czarnym i szarym, transparentnym i transparentnym zielonym.

Żywica pochodzenia roślinnego (plant based)

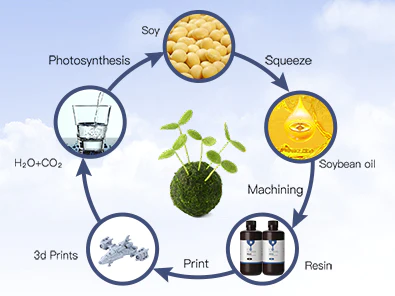

Żywica pochodzenia roślinnego jest wykonana z naturalnego oleju pozyskiwanego z soi i jest naprawdę przyjazna dla środowiska. To najważniejsza zaleta tej żywicy.

Modele wykonane z tej żywicy nie powinny być poddawane temperaturze powyżej 80 °C.

Dostępna w kolorach: białym, czarnym i szarym, transparentnym i transparentnym zielonym.

Żywica wodna*

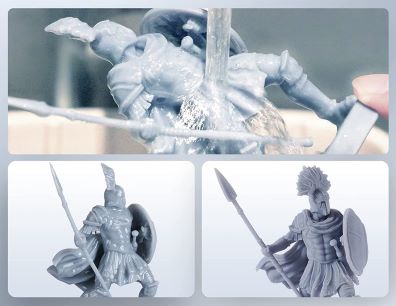

Żywica wodna* jest przyjazna środowisku dzięki temu, że po procesie wydruku do oczyszczania detali stosuje się wodę zamiast innych rozpuszczalników.

Dostępna w podstawowych kolorach: białym, czarnym i szarym.

* Określenie „wodna” odnosi się do medium, którym oczyszcza się detale po wydruku.

Poniższa tabela zawiera porównanie podstawowych właściwości mechanicznych detali, które są wydrukowane z wcześniej przedstawionych żywic.

Rodzaj żywicyTwardośćWytrzymałość
na rozciąganie
Wydłużenie
przy zerwaniu
Wytrzymałość
na zginanie
Moduł
sprężystości
Podstawowa84HS36-45MPa11-20%50-70MPa1.200-1.600MPa
Standardowa+84D36-52MPa15-22%50-70MPa1.200-1.800MPa
ABS-like84HS35-55MPa20-30%50-60MPa1.400-1.600MPa
ABS-like Pro86-88D45-70MPa20-30%70-100MPa1.800-2.200MPa
Tough76D35-45MPa30-50%50-60MPa900-1.200MPa
Roślinna84D35-55MPa18-20%40-60MPa1.200.1.400MPa
Wodna80D35-45MPa8-15%50-60MPa1.500-1.600MPa
Tab. 1 Porównanie właściwości mechanicznych detali z poszczególnych żywic (opr. własne na podstawie danych producenta żywic).

Poniższa tabela zawiera wykaz kolorów przedstawionych wcześniej żywic.

Rodzaj
żywicy
BiałyCzarnySzaryNiebieskiBeżowyZielonyTransp.Transp.
zielony
ŻółtyRóżowy
Podstawowa
Standardowa+
ABS-like
ABS-like Pro
Tough
Roślinna
Wodna
Tab. 2 Wykaz kolorów żywic (opr. własne na podstawie danych producenta żywic).

Zdjęcia zamieszczone na stronie są własnością ANYCUBIC (Hong Kong Anycubic Technology Co., Ltd).
